Введен в эксплуатацию новый координатно-револьверный пробивной пресс AMPe-750

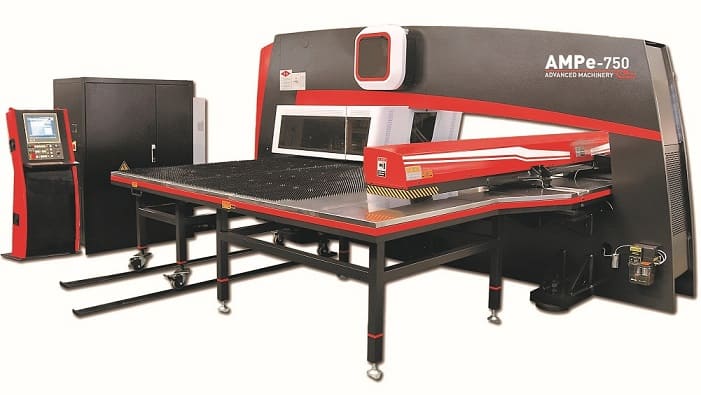

Установлен и запущен в эксплуатацию новый электромеханический координатно-револьверный пробивной пресс Advanced Machinery AMPe-750

Штамповка — это один из самых старых и изученных технологических процессов для раскроя листового металла. ЧПУ управление перемещением листа, сменой инструмента и ходом бойка сделало обработку гораздо более универсальной. Возможность формообразования — главный козырь координатно-пробивного пресса в формировании добавочной стоимости деталей. Специальные применения на координатно-пробивном станке — это синэргия возможностей современного оборудования и инструмента, конструкторской и технологической мысли, опыта и современных технологий.

Построенные по классической схеме с О-образной станиной и револьверным размещением инструмента штамповочные прессы серии AMPe имеют важную отличительную особенность — прямой электромеханический привод бойка. Он состоит из кривошипно-шатунного механизма и одного высокомоменного серводвигателя. Важным отличием от уже устаревших кривошипных прессов с маховиком и муфтой состоит в том, что кривошип напрямую соединен с валом двигателя, а тот в свою очередь не осуществляет постоянное вращение, а поворачивается только на необходимый угол в момент поднятия или опускания бойка. Такая конструкция достаточно проста и надежна, имеет низкое энергопотребления и требует минимального обслуживания.

Основные особенности электромеханических координатно-револьверных пробивных прессов

• Полное 5-осевое ЧПУ-управление Beckhoff TwinCAT 2 с 5-ю или 7-ю приводами LT-i.
• Высокая мощность привода используется только непосредственно в момент выполнения штамповки или формовки.
• Прямой электромеханический привод бойка с одним высокомоментным серводвигателем.
• Маркировка со скоростью 1500 ударов в минуту.
• Функция плавного захода без следов для катающихся инструментов MATE ROLLERBALL, ROLLERSOLUTIONS и WILSON WHEEL.

Технические характеристики:

Размер обрабатываемого листа без перехвата (макс.), мм 2500x1250

Усилие штамповки (макс.), кН 300

Толщина листа (макс.) с щеточным/шариковым столом, мм 3,2/–

Масса листа (макс.) с щеточным/шариковым столом, кг 100/–

Скорость перемещения по оси X (макс.), м/мин 80

Скорость перемещения по оси Y (макс.), м/мин 60

Частота ударов (макс.) в режиме маркировки, уд/мин 1500

Частота ударов (макс.) 1 мм между отверстиями, уд/мин 780

Частота ударов (макс.) 25 мм между отверстиями по оси X, уд/мин 420

Частота ударов (макс.) 25 мм между отверстиями по оси Y, уд/мин 320

Точность пробивки, мм ±0,10

Скорость вращения револьвера (макс.), об/мин 30

Скорость вращения индексного инструмента (макс.), об/мин 60

Количество контролируемых осей, шт. 5
